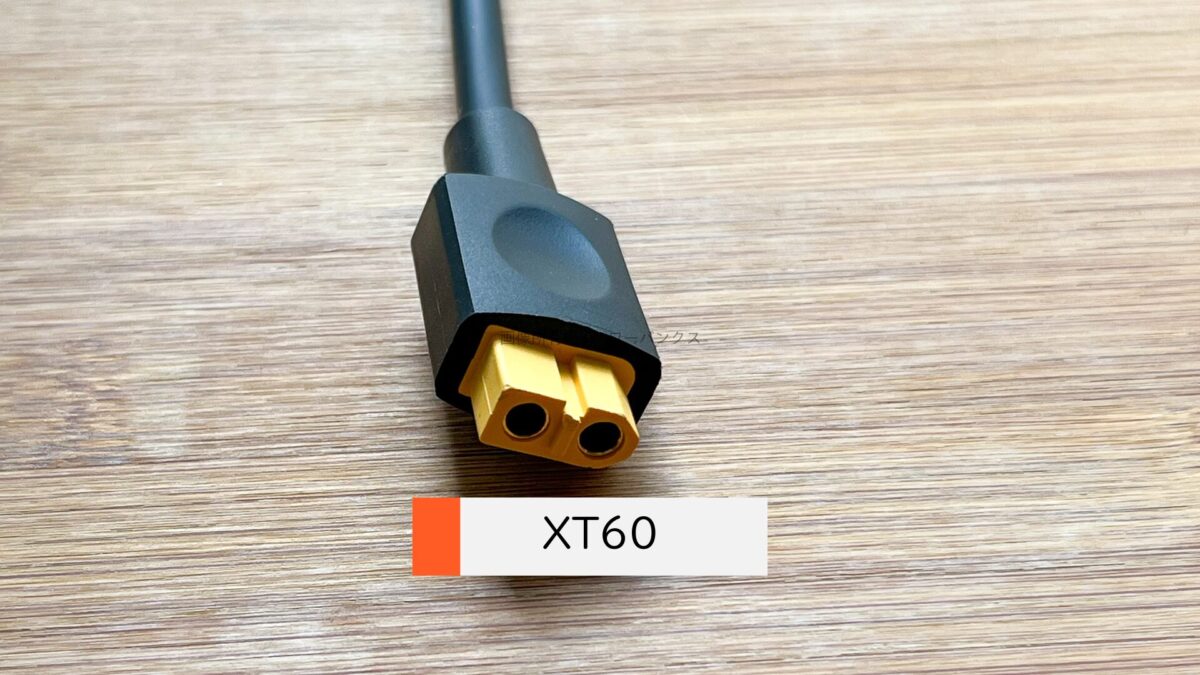

XT60コネクタとは、2本の電力端子を持つDCコネクタです。

ポータブル電源のソーラー入力で使われることがあり、黄色い樹脂ケースの端子として見かけることがあります。

ソーラーパネル側がMC4で、ポータブル電源側がXT60の場合は、MC4-XT60変換ケーブルを使って接続します。

なぜ重要か

ポータブル電源によって、ソーラー入力の端子は異なります。

XT60を採用している機種では、パネル側のMC4をXT60に変換する必要があります。

端子が合わないまま無理に接続したり、形が似ている別の端子を使ったりすると、接触不良や故障の原因になります。

また、XT60とXT60iは見た目が近いため、物理的に挿さるかどうかと、機器が正しくソーラー入力として認識するかどうかを分けて考えます。

ポータブル電源側では、次のような項目を確認します。

ソーラーパネル側では、出力コネクタがMC4かどうかを確認します。

XT60とXT60iは見た目が近いですが、同じものではありません。

XT60は基本的に2本の電力端子で電気を通すコネクタです。XT60iは、電力端子に加えて通信・識別用の信号端子を持つタイプとして使われることがあります。

EcoFlow公式では、XT60iには通信機能があり、通常のXT60には通信機能がないと説明されています。

変換ケーブルを選ぶときは、ポータブル電源の取扱説明書に書かれている端子名に合わせます。

また、ケーブルを選ぶだけでなく、入力電圧範囲と最大入力電流も必ず確認します。XT60という名前だけで、連続して60A流せると判断しないようにします。
